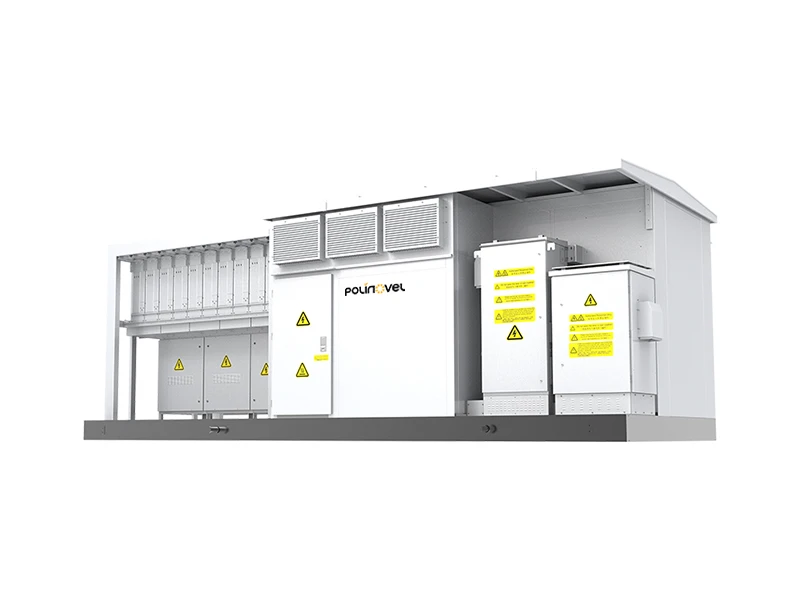

Stasiun Turnkey PCS dengan MV Transformer
PCS Turnkey Station dengan MV Transformer dirancang untuk-proyek BESS skala utilitas yang memerlukan koneksi jaringan-tegangan menengah yang lebih cepat dan integrasi-tingkat stasiun yang lebih mudah. Daripada mencocokkan peralatan PCS, trafo, proteksi, komunikasi, dan kontrol secara terpisah, ini menyatukan fungsi-fungsi kelistrikan utama dalam satu stasiun MV-yang siap untuk proyek.
Dengan arsitektur string PCS dan kontrol dukungan jaringan{0}}yang terintegrasi, sistem ini membantu meningkatkan efisiensi penyampaian proyek, ketersediaan baterai, respons pengiriman, dan keandalan pengoperasian jangka panjang untuk pembangkit penyimpanan energi besar, BESS sisi jaringan, dan proyek penyimpanan energi terbarukan.
Keunggulan Utama Kontainer PCS Kami
Proyek-Stasiun MV Turnkey Siap
Stasiun ini mengintegrasikan fungsi konversi PCS, koneksi transformator MV, perlindungan, komunikasi, dan kontrol dalam satu solusi. Hal ini membantu mengurangi pencocokan peralatan terpisah dan menyederhanakan koordinasi kelistrikan untuk proyek BESS-skala utilitas.
Konversi Daya-Efisiensi Tinggi
Dibangun dengan topologi tiga-tingkat, sistem ini mendukung-konversi daya berkualitas tinggi dan efisiensi konversi hingga 99%. Ini membantu meningkatkan kinerja transfer energi dan kualitas daya dalam-aplikasi penyimpanan energi skala besar.
Cluster-Manajemen Baterai Tingkat
Desain string PCS mendukung pengelolaan baterai tingkat-kluster, membantu meningkatkan ketersediaan baterai di beberapa grup baterai. Hal ini berguna untuk sistem BESS besar yang mengutamakan konsistensi pengoperasian dan pemanfaatan baterai.
Respon Pengiriman Jaringan Cepat
Dengan komunikasi IEC61850 dan kemampuan respons tingkat-milidetik, stasiun dapat bereaksi dengan cepat terhadap sinyal pengiriman jaringan. Ini mendukung kontrol cepat untuk penyimpanan energi-di sisi jaringan dan aplikasi penghalusan energi terbarukan.
Grid Tingkat Lanjut-Fungsi Pendukung
Sistem ini mendukung kontrol daya konstan, arus konstan, dan tegangan konstan, serta pengaturan frekuensi primer, VSG, dan start hitam. Fungsi-fungsi ini membantu BESS berpartisipasi dalam skenario-dukungan jaringan listrik yang lebih menuntut.
Penerapan Luar Ruangan yang Andal
Dengan perlindungan IP66 untuk PCS, pendinginan multi-tahap yang cerdas, pengoperasian non-penurunan suhu 50 derajat, dan pemasangan luar ruangan yang fleksibel, stasiun ini dirancang untuk pengoperasian yang stabil di lokasi penyimpanan energi berskala utilitas-.
Spesifikasi
| Parameter DC | |
| Maks. Tegangan DC | 1500V |
| Maks. Arus DC | 483A×16 |
| Rentang Tegangan Grup Baterai | 1000–1500V |
| Jumlah Grup Baterai yang Dapat Dihubungkan | 8 / 16 |
| Parameter AC (Grid-terhubung) | |
| Nilai Daya Keluaran | 6250kVA |
| Nilai Tegangan AC | 10–35kV |
| Frekuensi Jaringan Terukur | 50Hz / 60Hz |
| THD Arus AC | <3% (Rated Power) |
| Rentang Faktor Daya yang Dapat Disesuaikan | -1~+1 |
| Parameter AC (Di luar-jaringan) | |
| Nilai Tegangan AC | 10–35kV |
| Frekuensi yang Dinilai | 50Hz / 60Hz |
| Tegangan THD | <3% (Rated Power) |
| Komponen DC | <0.5%Un (Linear Balanced Load) |
| Kemampuan Beban Tidak Seimbang | 100% |
| Fitur Sistem | |
| Metode Isolasi | Trafo-jenis kering/Oli-terendam |
| Maks. Efisiensi Sistem | 98% |
| Peringkat Perlindungan | IP66 (Konverter) / IP54 (Lainnya) |
| Kisaran Suhu Pengoperasian | -40~+60 derajat (+50 derajat Penurunan) |
| Kisaran Kelembaban yang Diijinkan | 0–100% (Tanpa-kondensasi) |
| Maks. Ketinggian Operasi | 5000m (>Penurunan Daya 4000m) |
| Metode Pendinginan | Pendinginan Cair (Konverter) |
| Antarmuka Komunikasi | RS485 / DAPAT / Ethernet |
| Antarmuka HMI | Bluetooth + APLIKASI |
| Parameter Mekanik | |
| Ukuran | 7700×3200×3050mm (tipe-kering) |
| Berat | 30000kg |
Apa itu Stasiun Turnkey PCS dengan MV Transformer?
Antarmuka kelistrikan antara wadah baterai Anda dan konversi-jaringan tegangan menengah -, tingkatkan-
dan perlindungan dalam satu-unit yang telah dirakit sebelumnya.
Stasiun turnkey PCS dengan trafo MV terintegrasi melakukan tiga pekerjaan di dalam satu enclosure: konversi DC/AC dua arah dengan sistem konversi daya (PCS), peningkatan tegangan-melalui trafo MV, dan proteksi, pengukuran, dan kontrol melalui bagian switchgear MV.
Dalam desain konvensional yang terpisah, PCS, trafo step-up, dan switchgear MV berasal dari vendor berbeda dan dicocokkan di lokasi. Hal ini memperbesar jangkauan, memperpanjang masa kerja, dan mendorong koordinasi kelistrikan ke kontraktor EPC.
Stasiun turnkey dengan trafo MV terintegrasi memindahkan koordinasi tersebut ke dalam pabrik, sehingga lokasi tersebut menerima satu unit yang telah dirakit sebelumnya yang hanya memerlukan kabel DC masuk dan kabel MV keluar.
Di dalamarsitektur sistem penyimpanan energi baterai, stasiun ini berada di antara blok DC dan titik sambungan umum. Ia menerima1000–1500V DCdari kelompok baterai dan mengirimkan10–35kVke jaringan.
Arsitektur dan Aliran Daya
Dari wadah baterai hingga jaringan utilitas dalam lima tahap - hanya kabel DC yang masuk, hanya kabel MV yang keluar.
1000–1500V DC
483A × 16
Konvergensi
Kering / Minyak
RMU
10–35kV
Masing-masing dari 8 atau 16 grup baterai terhubung ke input DC-nya sendiri, sehingga modul string PCS mengelola cluster secara independen daripada memparalelkan setiap cluster ke satu bus DC. Oleh karena itu, satu klaster yang berkinerja buruk tidak akan mengganggu sisa blok, dan klaster yang mengalami gangguan dapat diisolasi sementara stasiun tetap beroperasi dengan daya yang dikurangi.
Di sisi AC, modul menyatu ke bus-AC bertegangan rendah yang memberi makan transformator step-up, yang menaikkan tegangan ke tingkat 10–35kV yang diperlukan pada titik sambungan. Ituprinsip konversi dayadi balik topologi tiga-tingkat menentukan efisiensi konversi dan kinerja harmonis pada primer transformator.
Jalur kontrol berjalan secara paralel: BMS melaporkan status cluster ke pengontrol stasiun, yang bertukar data dengan EMS pembangkit dan pengontrol pembangkit listrik (PPC) melalui IEC 61850. Seluruh stasiun tampak di SCADA sebagai aset tunggal yang dapat dikirim.
PCS String vs PCS Tengah
Perbedaannya bukan pada efisiensi pada beban tetapan - keduanya tinggi. Inilah yang terjadi pada beban parsial dan pada saat terjadi gangguan.
Stasiun PCS Pusat
- Topologi DC
Semua cluster diparalelkan ke bus DC bersama di depan satu konverter besar - Jendela Pengoperasian
Cluster terlemah menetapkan jendela untuk seluruh blok - Dampak Kesalahan
Kesalahan konverter membuat kapasitas stasiun penuh menjadi offline - Paling Cocok
Blok yang lebih kecil dengan batas belanja modal yang ketat
Stasiun PCS Tali
- Topologi DC
Setiap cluster mendapatkan jalur konverternya sendiri - 8 atau 16 input DC independen - Jendela Pengoperasian
Penyeimbangan SOC{0}}tingkat cluster meningkatkan energi yang dapat digunakan sepanjang masa pakai pabrik - Dampak Kesalahan
Kesalahan modul memerlukan sebagian kecil dari kapasitas, tidak seluruhnya - Paling Cocok
Utilitas-menskalakan BESS di mana ketersediaan mendorong kasus bisnis
Keuntungan{0}}pendekatan string adalah jumlah modul yang lebih tinggi dan penghentian DC yang lebih banyak. Untuk BESS-berskala utilitas di mana ketersediaan dan keluaran energi seumur hidup mendorong kasus bisnis, pendekatan string umumnya lebih unggul.
Kering-Jenis vs Minyak-Terendam
Metode isolasi mempengaruhi strategi kebakaran, tapak, pemeliharaan dan perizinan
| Barang | Kering-Jenis | Minyak-Terendam |
|---|---|---|
| Risiko kebakaran | Tidak ada dielektrik cair | Membutuhkan penahanan minyak |
| Pemeliharaan | Lebih rendah, tidak ada pengambilan sampel minyak | Inspeksi oli berkala |
| Tapak | Seringkali lebih besar | Seringkali lebih kompak |
| Kemampuan beradaptasi di luar ruangan | Tergantung kandang | Kuat |
| Aplikasi khas | Kebakaran-situs yang sensitif atau tertutup | Utilitas-skala tanaman luar ruangan |
Integrasi Komunikasi dan EMS
Pengontrol stasiun mengumpulkan data dari modul string PCS, bagian transformator dan switchgear MV,
menyajikan stasiun ke lapisan kendali pembangkit sebagai satu aset.
| Antarmuka | Tersedianya |
|---|---|
| RS485 | Standar |
| BISA | Standar |
| Ethernet | Standar |
| IEC 61850 | Standar |
| Bluetooth + APLIKASI (HMI lokal) | Standar |
Persyaratan Instalasi, Transportasi dan Lokasi
Mengangkut
Stasiun tipe-kering berukuran 7700×3200×3050mm dan berat 30.000kg. Dengan lebar 3200mm, ini melebihi lebar kontainer standar ISO, sehingga transportasi jalan raya direncanakan dengan muatan yang tidak-di-ukuran dan survei rute harus diselesaikan sebelum tanggal pengiriman ditetapkan.
Fondasi & Kabel
Stasiun tiba di pabrik-dalam keadaan dirakit dan-diuji di pabrik. Hanya kabel DC yang disalurkan masuk dan hanya kabel MV yang disalurkan keluar. Fondasi harus rata dan sesuai dengan berat stasiun ditambah konfigurasi trafo yang dipilih, dengan jarak pemeliharaan dipertahankan pada sisi akses.
Amplop Operasi
Suhu sekitar -40 hingga +60 derajat dengan penurunan suhu di atas +50 derajat, kelembapan non-kondensasi 0–100%, dan ketinggian hingga 5.000 m dengan penurunan suhu di atas 4000 m. Lokasi di atas 4000m atau dengan atmosfer korosif harus ditinggikan pada tahap penyelidikan.
Pertanyaan Stasiun Turnkey PCS
T: Apa perbedaan antara stasiun turnkey PCS dan skid PCS MV?
J: Tidak ada yang penting - keduanya adalah nama untuk kelas peralatan yang sama. "Stasiun turnkey PCS dengan transformator MV terintegrasi" lebih umum di kalangan pemasok Cina dan Eropa; "PCS MV skid" lebih sering digunakan di Amerika Utara. "Stasiun-yang telah dirakit sebelumnya" dan "stasiun peningkatan-penyimpanan energi" menggambarkan produk yang sama.
T: Apa perbedaan antara stasiun ini dan wadah baterai?
J: Wadah baterai menampung sel, rak, dan BMS, serta menghasilkan DC. Stasiun ini tidak memiliki baterai - stasiun ini mengubah DC menjadi AC, menaikkannya menjadi tegangan menengah dan menghubungkannya ke jaringan listrik. Blok skala-utilitas yang lengkap memerlukan keduanya.
T: Berapa tegangan jaringan yang didukung stasiun?
J: 10–35kV, pada 50Hz atau 60Hz. Rasio yang tepat ditentukan oleh konfigurasi transformator yang dipilih untuk proyek tersebut.
T: Apakah trafo dapat berupa-jenis kering atau-yang terendam minyak?
J: Keduanya tersedia. Lihat tabel perbandingan di atas. Dimensi dan berat yang dipublikasikan mengacu pada konfigurasi-tipe kering.
T: Apakah stasiun mendukung operasi-pembentukan jaringan dan start hitam?
J: Ya. Kontrol pembentuk kisi VSG-dan start hitam keduanya merupakan standar, bersama dengan regulasi frekuensi primer.
T: Berapa banyak grup baterai yang dapat terhubung ke satu stasiun?
J: 8 atau 16, masing-masing dengan masukan DC independen dalam kisaran 1000–1500V, dengan arus DC maksimum 483A per masukan.
T: Mengapa efisiensi 99% tercantum di samping 98%?
J: Pengukurannya berbeda-beda. 99% adalah efisiensi maksimum tahap konversi PCS saja. 98% adalah efisiensi maksimum stasiun lengkap, diukur dari masukan DC ke keluaran MV, dan karenanya mencakup rugi-rugi transformator dan tambahan. Gambar stasiun inilah yang digunakan untuk pemodelan energi pembangkit.
T: Apakah stasiun memerlukan-perakitan di lokasi?
J: Tidak. Produk ini dikirimkan-dirakit dan diuji di pabrik-pabrik. Pekerjaan lokasi terbatas pada persiapan pondasi, pemasukan kabel DC, terminasi kabel MV, grounding dan commissioning.
T: Informasi proyek apa yang diperlukan untuk mendapatkan penawaran?
J: Daya yang diperlukan dalam MW atau MVA, rentang voltase DC baterai dan jumlah kluster, voltase dan frekuensi jaringan, preferensi trafo, apakah diperlukan pembentukan jaringan, suhu dan ketinggian sekitar, negara pemasangan dan kode jaringan lokal, serta tanggal pengiriman target.
Konfigurasikan Stasiun MV PCS untuk Proyek BESS Anda
Kirimkan parameter proyek Anda dan tim teknik kami akan mengembalikan proposal teknis dengan-diagram garis tunggal dan cakupan pasokan.
