Sistem penyimpanan energi mikrogrid menyimpan kelebihan listrik yang dihasilkan dari sumber terdistribusi seperti panel surya atau turbin angin, kemudian melepaskan daya tersebut ketika produksi menurun atau permintaan meningkat. Sistem ini beroperasi melalui bank baterai (biasanya litium-ion) yang terhubung ke peralatan konversi daya dan pengontrol cerdas yang mengelola pengisian, pengosongan, dan aliran daya antara microgrid, penyimpanan, dan jaringan utama.

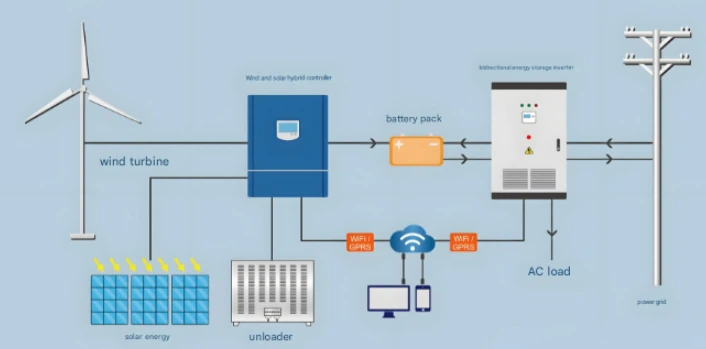

Komponen Inti Sistem Penyimpanan Energi Microgrid
Setiap sistem penyimpanan energi mikrogrid terdiri dari empat elemen dasar yang bekerja sama untuk menangkap, menyimpan, dan mendistribusikan daya listrik.
Sistem penyimpanan energi baterai (BESS) merupakan jantung pengoperasiannya. Baterai litium-ion mendominasi pasar karena menawarkan kepadatan energi 5 hingga 6 kali lebih banyak dibandingkan baterai timbal-asam dan dapat menyelesaikan 3.000-4.000 siklus pengisian daya sebelum kapasitasnya berkurang hingga 80%. Sebagai perbandingan, baterai-asam timbal hanya bertahan 400-500 siklus sebelum kapasitasnya turun hingga 50%. Sistem skala utilitas umumnya berkisar dari 300 kW/386 kWh untuk instalasi yang lebih kecil hingga beberapa megawatt dengan kapasitas penyimpanan beberapa megawatt-jam.
Sistem manajemen baterai (BMS) memantau voltase sel individual, suhu, dan status pengisian daya di seluruh bank baterai. Hal ini mencegah pengisian daya yang berlebihan, mengatur keseimbangan sel, dan melindungi terhadap pelepasan panas. Kontrol suhu sangat penting-baterai litium-baterai berperforma paling baik antara 40-110 derajat Fahrenheit, sehingga memerlukan sistem pendingin atau pemanas aktif di banyak instalasi.
Sistem konversi daya menjembatani kesenjangan antara penyimpanan baterai DC dan daya jaringan AC. Karena baterai menyimpan energi sebagai arus searah tetapi sebagian besar jaringan beroperasi pada arus bolak-balik, inverter dua arah menangani konversi di kedua arah. Inverter ini juga mengatur parameter kualitas daya seperti pengaturan tegangan dan stabilisasi frekuensi.
Sistem pengelolaan energi (EMS) berfungsi sebagai otak pusat, yang membuat-keputusan real-time tentang aliran energi. Melalui EMS, sumber daya energi yang didistribusikan, sistem penyimpanan, dan jaringan utama dikendalikan secara kolaboratif untuk menstabilkan fluktuasi, menyediakan distribusi lokal, dan menghindari kerugian transmisi. Perangkat lunak ini terus menganalisis perkiraan pembangkitan, prediksi beban, harga listrik, dan status baterai untuk mengoptimalkan kinerja sistem.
Bagaimana Energi Mengalir Melalui Sistem
Siklus pengisian dan pengosongan dalam sistem penyimpanan energi mikrogrid mengikuti proses terkoordinasi yang dikelola oleh sistem kontrol hierarki yang beroperasi pada skala waktu berbeda.
Selama periode pengisian daya, ketika panel surya menghasilkan lebih banyak listrik daripada yang dikonsumsi oleh beban lokal atau ketika harga listrik jaringan turun selama-jam sibuk, EMS mengarahkan kelebihan daya ke bank baterai. Sistem konversi daya mengubah daya AC dari generator atau jaringan menjadi arus DC yang cocok untuk pengisian baterai. Ketika beberapa perangkat penyimpanan energi dengan berbagai kapasitas tersedia, sistem mengoordinasikan pengisian dayanya sehingga perangkat yang lebih kecil tidak terisi penuh sebelum perangkat yang lebih besar, berdasarkan status pengisian dayanya.
Proses pelepasan membalikkan aliran ini. Saat pembangkitan energi terbarukan menurun-misalnya setelah matahari terbenam untuk sistem tata surya-atau saat kebutuhan listrik mencapai puncaknya, pengontrol memberi sinyal pada baterai untuk melepaskan energi yang tersimpan. Inverter mengubah daya baterai DC kembali menjadi AC, sesuai dengan kebutuhan tegangan dan frekuensi jaringan. BESS dapat mulai menyalurkan energi ke jaringan listrik dalam waktu sekitar dua detik, memberikan respons cepat yang tidak dapat ditandingi oleh generator bahan bakar fosil.
Aliran daya tidak selalu linier. Dalam mode terhubung-jaringan, mikrogrid dapat secara bersamaan menarik daya dari jaringan utama, menghasilkan listrik dari sumber lokal, mengisi daya baterai, mengosongkan daya baterai, dan melayani beban lokal-semuanya berdasarkan apa yang ditentukan oleh algoritme pengoptimalan sebagai yang paling ekonomis atau dapat diandalkan pada saat itu.
Tiga-Arsitektur Kontrol Tingkat
Sistem penyimpanan energi mikrogrid yang dirancang dengan baik menggunakan struktur kontrol hierarki dengan tingkat primer, sekunder, dan tersier yang beroperasi pada skala waktu yang semakin lambat.
Kontrol primer beroperasi dalam milidetik, menstabilkan tegangan dan frekuensi dalam microgrid. Lapisan ini memastikan bahwa ketika beban besar tiba-tiba menyala atau output panel surya turun karena tutupan awan, sistem akan merespons secara instan untuk menjaga kualitas daya. Kontrol utama juga mengatur bagaimana daya aktif dan reaktif dibagi di antara berbagai sumber daya energi yang didistribusikan tanpa memerlukan komunikasi di antara keduanya.
Kontrol sekunder bekerja dalam skala waktu-hingga-menit, bertindak sebagai pengawas terpusat. Ini mengembalikan tegangan dan frekuensi mikrogrid dan mengkompensasi penyimpangan yang disebabkan oleh variasi beban atau sumber terbarukan. Tingkat ini mengoreksi penyimpangan apa pun yang tidak dapat diatasi sepenuhnya oleh kontrol utama dan dapat dirancang untuk memenuhi persyaratan kualitas daya tertentu seperti penyeimbangan tegangan pada titik sambungan kritis.
Kontrol tersier beroperasi dari menit ke jam, dengan fokus pada optimalisasi ekonomi dan interaksi jaringan. Tingkat ini sering kali melibatkan prediksi cuaca, tarif jaringan, dan beban dalam beberapa jam atau hari berikutnya untuk merancang rencana pengiriman generator yang menghasilkan penghematan ekonomi. Misalnya, mereka mungkin menentukan bahwa pengisian baterai pada pukul 02.00 saat biaya listrik sebesar $0,03/kWh dan pengosongan baterai pada pukul 18.00 saat tarif mencapai $0.35/kWh akan memaksimalkan penghematan.
Mode Operasional: Jaringan-Terhubung vs. Pulau
Sistem penyimpanan energi mikrogrid beroperasi dalam dua mode yang berbeda secara mendasar, masing-masing dengan strategi dan tujuan pengendalian yang berbeda.
Dalam mode terhubung jaringan-, mikrogrid tetap tersinkronisasi dengan jaringan utilitas utama melalui titik penghubung umum (PCC). Di sini, sistem penyimpanan menyediakan berbagai aliran nilai. Alat ini melakukan pencukuran puncak dengan mengosongkan daya selama-periode permintaan tinggi untuk mengurangi biaya utilitas yang mahal. BESS juga dapat membuat microgrid lebih tangguh-jika terjadi pemadaman utilitas atau penurunan sementara energi yang dihasilkan oleh microgrid, BESS dapat online hampir seketika untuk mendukung beban kritis. Sistem ini mungkin juga menyediakan layanan pengaturan frekuensi kepada perusahaan utilitas, pengisian dan pemakaian dengan cepat untuk membantu menyeimbangkan pasokan dan permintaan jaringan.
Mode pulau aktif ketika jaringan mikro terputus dari jaringan utama, baik secara sengaja atau karena pemadaman listrik. Ketika microgrid terputus dari jaringan listrik dan beroperasi secara independen, keluaran energi yang didistribusikan berubah seiring dengan faktor lingkungan dan tidak dapat memberikan keluaran yang stabil untuk beban. Penyimpanan menjadi penting untuk menjembatani kesenjangan ini. Sistem kontrol harus secara hati-hati menyeimbangkan pembangkitan, beban, dan status pengisian daya baterai tanpa dukungan eksternal apa pun. Jika baterai habis selama pemakaian dalam waktu lama, protokol pelepasan beban secara otomatis memutuskan sambungan beban yang tidak-kritis guna menghemat daya untuk layanan penting.
Peralihan antar mode memerlukan kontrol yang canggih. Ketika gangguan jaringan listrik terdeteksi, sistem penyimpanan energi mikrogrid harus terputus dalam beberapa siklus, membentuk referensi tegangan dan frekuensinya sendiri yang stabil, dan terus melayani beban dengan lancar-semuanya tanpa gangguan nyata kepada pengguna akhir.
Contoh Penerapan Dunia Nyata-
Memeriksa penerapan aktual menggambarkan bagaimana teori diterjemahkan ke dalam praktik dengan metrik kinerja tertentu.
Enel X memasang sistem penyimpanan energi mikrogrid di kompleks perumahan 625-unit di kawasan Brownsville, Brooklyn, yang menggabungkan sistem tenaga surya fotovoltaik 400 kW, penyimpanan energi 300 kW/1,2 MWh, dan sel bahan bakar 400 kW. Konfigurasi ini memberikan kompleks daya yang berketahanan selama pemadaman jaringan sekaligus mengurangi biaya listrik melalui konsumsi mandiri tenaga surya dan manajemen biaya permintaan.
Dalam skala yang lebih besar, microgrid-plus-penyimpanan tenaga surya Enel X untuk pabrik Eaton Electrical di Las Piedras, Puerto Riko mengintegrasikan hampir 5 MW energi fotovoltaik surya dan sekitar 1,1 MW/2,2 MWh penyimpanan baterai. Kapasitas penyimpanan yang besar memungkinkan fasilitas tersebut mengalihkan pembangkitan tenaga surya dari puncak produksi tengah hari ke periode permintaan malam hari.
NREL mendukung pengembangan sistem jaringan tiga-tingkat, 300-kW/386-kWh-terikat menggunakan baterai litium-ion, nikel kadmium, dan asam timbal yang dikonfigurasikan untuk memberikan keseimbangan yang sesuai antara energi dan daya yang tersedia. Pendekatan multi-kimia ini menunjukkan bagaimana berbagai teknologi baterai dapat saling melengkapi-lithium-ion untuk kepadatan energi, timbal-asam untuk daya berbiaya rendah, dan nikel kadmium untuk toleransi suhu.
Pada tahun 2024, 59 jaringan mikro baru telah dioperasikan dengan total kapasitas 241 MW, dan jaringan mikro penyimpanan energi menghasilkan tambahan 19,5 MW atau 33,2 MWh. Amerika Serikat memasang 11,9 GW penyimpanan energi baterai pada tahun 2024 saja, dengan pasar diproyeksikan mencapai 18,2 GW instalasi skala jaringan baru pada tahun 2025.
Fungsi Operasional Utama
Sistem penyimpanan energi mikrogrid menjalankan tiga peran penting yang membedakan mikrogrid modern dari generator cadangan sederhana.
Arbitrase energi dan pengalihan beban mewakili fungsi ekonomi utama. Dengan mengisi daya baterai di luar-jam sibuk (biasanya di malam hari) dan menggunakan energi yang tersimpan selama periode sibuk (biasanya sore dan sore hari), sistem dapat mengurangi biaya listrik secara signifikan, dengan banyak pemilik rumah melaporkan penghematan sebesar 30-50% pada tagihan energi bulanan. Microgrid komersial mengeksploitasi struktur tingkat waktu penggunaan secara lebih agresif, terkadang mencapai pengurangan biaya permintaan sebesar 60-70%.
Manajemen kualitas daya menangani stabilitas tegangan dan frekuensi. Dengan mengontrol sistem konversi daya penyimpanan energi, sistem menyesuaikan keluaran daya aktif dan reaktif ke microgrid sekaligus mengatasi penurunan dan penurunan tegangan. Saat motor besar menyala, sehingga menimbulkan penurunan tegangan seketika, sistem penyimpanan menyuntikkan daya reaktif dalam milidetik sebagai kompensasi. Hal ini mencegah kerusakan peralatan dan gangguan proses.
Perataan energi terbarukan menghilangkan variabilitas pembangkit tenaga surya dan angin yang bermasalah. Awan yang melewati susunan surya dapat menyebabkan keluaran turun 80% dalam hitungan detik. Tanpa penyimpanan, hal ini akan menyebabkan perubahan tegangan dan frekuensi yang parah. Sistem penyimpanan energi menstabilkan fluktuasi energi yang didistribusikan, menghasilkan output yang stabil, dan memungkinkan distribusi pembangkit listrik terbarukan secara lokal. Biaya penyimpanan selama produksi energi terbarukan tinggi dan pelepasan selama jeda, menghadirkan profil daya yang stabil untuk beban dan jaringan listrik.
Tantangan Teknis dan Solusinya
Meskipun terdapat manfaat yang terbukti, penerapan sistem penyimpanan energi mikrogrid menghadapi beberapa tantangan teknis yang harus diatasi oleh operator.
Degradasi baterai mempengaruhi kapasitas dan keamanan seiring berjalannya waktu. Sebagian besar baterai litium berkualitas rata-rata memiliki sekitar 4.000 siklus sebelum turun hingga 80% dari kapasitas aslinya. Dengan satu siklus penuh per hari, ini berarti hampir 11 tahun beroperasi. Namun, pembuangan yang dalam dan suhu yang tinggi mempercepat degradasi. Algoritme EMS pintar kini mengoptimalkan pola pengisian daya untuk meminimalkan stres-misalnya, menjaga daya baterai antara 20-80% selama pengoperasian normal dan mencadangkan kapasitas penuh untuk keadaan darurat.
Kompleksitas kontrol meningkat secara eksponensial seiring dengan ukuran sistem dan jumlah sumber daya yang didistribusikan. Microgrid dengan banyak panel surya, turbin angin, generator, dan bank baterai memerlukan koordinasi puluhan inverter dan pengontrol. Microgrid yang sangat kecil kadang-kadang disebut nanogrid ketika mereka melayani satu bangunan, dan interkoneksi beberapa nanogrid membentuk jaringan yang memfasilitasi pembagian daya antar sistem individual. Pendekatan pengelompokan ini menyederhanakan kontrol dengan membuat hierarki di mana pengontrol lokal mengelola nanogrid individual dan pengawas pusat mengoordinasikan aliran daya antar-nanogrid.
Biaya tetap menjadi hambatan yang signifikan meskipun harga baterai turun. Studi NREL tahun 2018 menemukan bahwa pembangunan mikrogrid di Benua Amerika rata-rata menghabiskan biaya $2-5 juta per megawatt. Namun, pasar penyimpanan energi global untuk jaringan mikro diperkirakan akan mencapai $2,1 miliar pada tahun 2024-2028, meningkat pada CAGR 22,79%, sehingga mendorong skala ekonomi. Model pembiayaan seperti Perjanjian Layanan Microgrid kini memungkinkan organisasi untuk menerapkan sistem tanpa modal awal.
Teknologi yang Muncul dan Perkembangan Masa Depan
Lanskap sistem penyimpanan energi mikrogrid terus berkembang melampaui sistem litium-ion tradisional.
Kimia baterai alternatif mendapatkan daya tarik untuk aplikasi tertentu. Pada tahun 2024, baterai litium besi fosfat (LFP) menjadi penting untuk penyimpanan besar karena ketersediaan komponen yang tinggi, masa pakai yang lebih lama, dan keamanan yang lebih tinggi dibandingkan dengan bahan kimia ion litium-berbasis nikel. Baterai Flow menawarkan keunggulan berbeda-siklus masa pakai yang hampir tidak terbatas dan penskalaan daya dan kapasitas energi yang independen-membuatnya menarik untuk-aplikasi penyimpanan jangka panjang.
Jaringan mikro listrik-hidrogen-amoniak mengatasi ketidakseimbangan pasokan-permintaan dengan menggunakan tiga jenis penyimpanan energi yang beradaptasi terhadap perubahan permintaan listrik pada berbagai rentang waktu. Lapisan atas beroperasi setiap tahun dengan tahapan waktu mingguan untuk penyimpanan amonia, sedangkan lapisan bawah beroperasi setiap minggu dengan tahapan waktu per jam untuk hidrogen dan listrik. Pendekatan multi-skala waktu ini menangani variasi musiman yang tidak dapat diatasi secara ekonomis oleh baterai saja.
Pengoptimalan kecerdasan buatan mengubah manajemen energi dalam sistem penyimpanan energi mikrogrid yang canggih. Algoritme pembelajaran mesin kini memprediksi pembangkitan tenaga surya, pola beban, dan harga listrik dengan akurasi yang semakin meningkat, sehingga memungkinkan strategi pengiriman yang lebih canggih. Teknik tingkat lanjut dapat memberikan kontrol-ke-end pada microgrid menggunakan pembelajaran mesin seperti pembelajaran penguatan mendalam, terus meningkatkan kinerja berdasarkan data historis dan-masukan waktu nyata.
Pertanyaan yang Sering Diajukan
Berapa lama microgrid dapat berjalan hanya dengan penyimpanan baterai?
Waktu pengoperasian tergantung pada kapasitas baterai dan permintaan beban. Sistem penyimpanan energi mikrogrid perumahan dengan kapasitas penyimpanan 10-15 kWh dapat memberi daya pada beban penting selama 4-8 jam. Sistem yang lebih besar seperti instalasi 300 kW/1,2 MWh di Brownsville dapat menyediakan daya penuh selama 4 jam atau diperpanjang hingga 12+ jam bila hanya melayani beban kritis. Sistem komersial sering kali memerlukan waktu 2-4 jam pada beban puncak, meskipun beberapa fasilitas penting menetapkan waktu cadangan 8-24 jam.
Apa yang terjadi jika baterai mencapai daya penuh selama produksi tenaga surya tinggi?
EMS memiliki beberapa opsi: mengekspor kelebihan daya ke jaringan utama jika jaringan-terhubung dan pengukuran bersih tersedia, membatasi pembangkitan energi terbarukan dengan melepaskan panel surya atau menghentikan turbin angin, atau mengalihkan beban fleksibel seperti pemanas air atau pra-pendinginan HVAC untuk menggunakan kelebihannya. Selama periode beban rendah, sistem penyimpanan energi menyimpan kelebihan daya dari sumber daya energi yang didistribusikan untuk dilepaskan pada saat permintaan puncak.
Dapatkah penyimpanan energi mengurangi biaya permintaan untuk pelanggan komersial?
Ya, ini adalah salah satu aplikasi yang paling berharga. Biaya permintaan didasarkan pada konsumsi daya puncak selama periode penagihan, seringkali mencapai 30-70% dari tagihan listrik komersial. Sistem penyimpanan melacak konsumsi daya dan menyuntikkan energi yang tersimpan setiap kali konsumsi mendekati puncak yang ada, sehingga "memangkas" profil permintaan hingga rata. Bahkan sistem baterai sederhana yang mengurangi permintaan puncak sebesar 20-30% dapat memberikan penghematan besar pada rekening komersial besar.
Bagaimana sistem menjaga keamanan dengan bank baterai besar?
Perlindungan berlapis-lapis memantau dan mengontrol pengoperasian baterai. BMS terus menerus memeriksa tegangan, arus, dan suhu setiap sel terhadap batas aman. Jika ada parameter yang melampaui ambang batas, sistem akan segera menghentikan pengisian atau pengosongan daya. Perlindungan fisik mencakup sistem manajemen termal untuk mencegah panas berlebih, ventilasi-tahan ledakan untuk pelepasan gas, sistem pencegah kebakaran, dan sakelar isolasi yang dapat memutuskan sambungan baterai dari semua sambungan eksternal. Kegagalan BESS sebagian besar terjadi pada kontrol dan keseimbangan peralatan sistem, sementara hanya 11% terjadi pada sel itu sendiri.
Integrasi penyimpanan energi mengubah mikrogrid dari sistem cadangan sederhana menjadi platform canggih yang memberikan manfaat keandalan, ekonomi, dan lingkungan. Seiring dengan menurunnya harga baterai dan sistem kontrol yang semakin cerdas, diharapkan akan terjadi percepatan adopsi sistem penyimpanan energi mikrogrid di sektor perumahan, komersial, dan utilitas. Teknologi ini telah berkembang dari instalasi eksperimental menjadi infrastruktur yang terbukti melayani jutaan orang di seluruh dunia, dengan proyeksi pertumbuhan pasar yang mengkonfirmasi perkembangan ini hingga tahun 2030 dan seterusnya.
